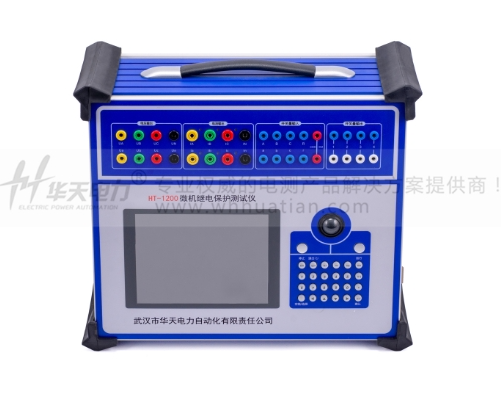

产品图片
HT-1200 微机继电保护测试仪6U+6I
产品简介 Product Introduction
HT-1200微机继电保护测试仪电压电流输出灵活组合输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。高性能主机输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪
产品参数 Product Parameters
参数
| 电流通道数 | 标准6相 |
| 电压通道数 | 标准6相 |
| 交流电流输出范围 | 30A /相或180A（六并） |
| 直流电流输出范围 | 10ADC /相 |
| 交流电压输出范围 | 120VAC / 相 |
| 直流电压输出范围 | 160VDC / 相 |
交流电流输出
| 6相电流输出时每相输出（有效值） | 0～30A；输出精度：0.2级 |
| 3相电流输出时每相输出（有效值） | 0～60A |
| 6相并联电流输出（有效值） | 0～180A |
| 相电流长时间允许工作值（有效值） | 10A |
| 相电流最大输出功率 | 450VA |
| 6相并联电流最大输出时最大输出功率 | 1000VA |
| 6相并联电流最大输出时允许工作时 | 10s |
| 频率范围（基波） | 0～1000Hz |
| 谐波次数 | 0～20 次 |
直流电流输出
| 电流输出 | 0～±10A / 每相；输出精度：0.5级 |
| 最大输出负载电压 | 20V |
交流电压输出
| 相电压输出（有效值） | 0～120V；输出精度：0.2级 |
| 线电压输出（有效值） | 0～240V |
| 相电压 / 线电压输出功 | 80VA / 100VA |
| 频率范围（基波） | 0～1000Hz |
| 谐波次数 | 0～20次 |
直流电压输出
| 相电压输出幅值 | 0～±160V；输出精度：0.5级 |
| 线电压输出幅值 | 0～±320V |
| 相电压/ 线电压输出功率 | 70VA / 140VA |
开关量
| 8路开关量输入 | 空接点 1～20mA，24V |
| 电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V | |
| 4对开关量输出 | DC：220 V／0.2 A；AC：220 V／0.5 A |
时间测量范围
| 时间测量范围 | 0.1ms ～ 9999s |
| 测量精度 | ＜0.1mS |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华天产品信息请进入 产品中心 。服务热线：131-1436-6184
产品特征 Product Characteristics
1、电压电流输出灵活组合：输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2、操作方式：装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
3、新型高保真线性功放：输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4、高性能主机：输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5、软件功能强大：可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6、具有独立专用直流电源输出：设有一路110V 及 220V专用可调直流电源输出。
7、接口完整：装置带有USB通讯口，可与计算机及其它外部设备通信。
8、完善的自我保护功能：散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
9、可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
