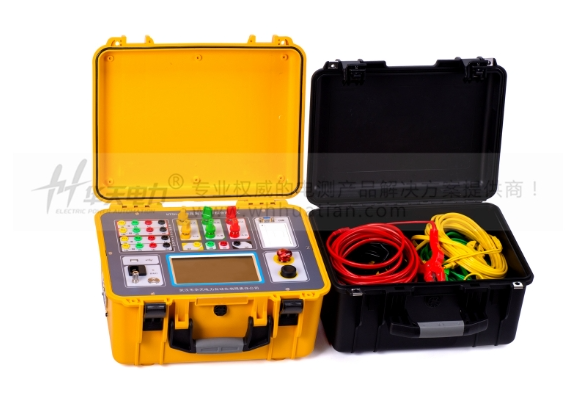

HTSH-H 变压器三合一综合测试仪
产品简介 Product Introduction
对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。
目前配电变压器能效等级、变压器直流电阻测试、变压器变比组别测试是变压器停电检修的必测项目，要完成上述检测及操作就需要分别配置变压器能效等级仪、变压器直流电阻测试仪、变压器变比组别测试仪，每次试验时都需要携带三种仪器。因为是三台独立的仪器，每台仪器均配有专用的测试线，这就需要在测试过程中分开测试，并且需要频繁的改变接线方式，从而浪费了大量的人力、物力及工时。
我公司创新性的研发出大容量锂电池供电的三合一配电变压器测试系统（直阻+变比+能效等级），我们仅需要一套设备，可以完成三个项目的测试，不需要频繁的拆接测试线。
产品别称：变压器三合一综合测试仪
产品参数 Product Parameters
技术参数
| 直阻测试 | ||
| 输出电流 | 20A、10A、5A、1A、0.1A、≤10mA | |
| 测量范围 | 20 A档 0.5mΩ～ 100mΩ 10 A档 1.0mΩ～ 300mΩ | |
| 5 A档 10 mΩ～ 1.0 Ω 1A档 200mΩ～ 6.0 Ω | ||
| 0.1A档 2.0 Ω～ 60 Ω ≤10mA档 30 Ω～ 50 kΩ | ||
| 准 确 度 | ±(读数×0.2% + 2个字) | |
| 变比测试 | ||
| 测量范围 | 0.9～10000 | |
| 准 确 度 | ±(读数×0.1% + 2个字)(小于等于500) | |
| ±(读数×0.2% + 2个字)(大于500小于等于3000) | ||
| ±(读数×0.3% + 2个字)(大于3000) | ||
| 分 辨 率 | 0.9～9.9999(0.0001) 10～99.999(0.001) | |
| 100～999.99(0.01) 1000～9999.9(0.1) | ||
| 10000及以上(1) | ||
| 容量、空负载测试 | ||
| 测量范围 | 电压 AC 50V～850V 电流 AC 0.5A～100A | |
| 容量 30kVA～65000kVA | ||
| 准 确 度 | 电压、电流 ±(读数×0.2% + 2个字) | |
| 功率(0.2≤cosφ≤1) ±(读数×1.0% + 2个字） | ||
| 容量 ±(读数×10 % + 2个字） | ||
| 使用条件及外形 | ||
| 工作电源 | 内置锂电池，容量11AH | |
| 充电电压 | AC220V | |
| 使用温度 | -10℃～50℃ | |
| 相对温度 | ≤90%，不结露 | |
| 重量/尺寸 | 12kg/438×318×190mm | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华天产品信息请进入 产品中心 。服务热线：400-8855-448
产品特征 Product Characteristics
1、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。
2、采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
3、过流保护功能，在试品短路或击穿时仪器不受损坏。
4、内附标准电容和高压电源，便于现场测试，减少现场接线。
5、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。
