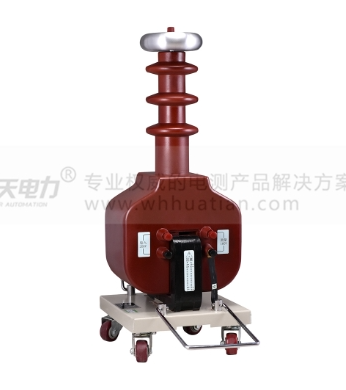

GTB系列 干式试验变压器
产品简介 Product Introduction
本产品又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。
我公司生产的干式试验变压器系列产品，彻底改变了老式试验变压器笨、大、重的落后状况，且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。
产品别称：高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式试验变压器
产品参数 Product Parameters
技术参数
| 阻抗电压 | ≤12% |
| 输出电压波形 | 正弦波 |
| 表面温升 | ＜55℃ |
| 空载电流 | ＜4% |
主要产品规格
| 规格型号 | 容量(kVA) | 输入电压(V) | 输出电压(kV) | 输出电流(mA) | 输出直流高压 | 重量(kg) |
| 1.5/50 | 1.5 | 200或400 | 50 | 30 | 70 | 15 |
| 5/15 | 5 | 333 | 15 | |||
| 3/50 | 3 | 60 | 20 | |||
| 5/50 | 5 | 100 | 27 | |||
| 6/50 | 6 | 120 | 30 | |||
| 10/30 | 10 | 333 | 30 | |||
| 10/50 | 10 | 200 | 40 | |||
| 15/50 | 15 | 300 | 50 | |||
| 20/50 | 20 | 400 | 55 | |||
| 25/50 | 25 | 500 | 60 | |||
| 30/50 | 30 | 600 | 65 | |||
| 15/25 | 15 | 220 | 25 | 600 | 200 | 72 |
| 5/100 | 5 | 200或400 | 100 | 50 | 140 | 60 |
| 10/100 | 10 | 100 | 65 | |||
| 10/120 | 10 | 120 | 70 | |||
| 15/100 | 15 | 150 | 75 | |||
| 20/100 | 20 | 200 | 75 | |||
| 25/100 | 25 | 250 | 80 | |||
| 15/120 | 15 | 120 | 125 | / | 120 | |
| 20/120 | 20 | 160 | 130 | |||
| 25/120 | 25 | 200 | 140 | |||
| 30/120 | 30 | 250 | 150 |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华天产品信息请进入 产品中心 。服务热线：400-8855-448
产品特征 Product Characteristics
1、本系列产品，利用先进的生产设备，采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯，有效地削弱了漏磁，做直流耐试验不需外接硅堆，只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。
2、接线简单直观，使用方便。
3、绝缘可靠性好，外形美观。
4、该干式试验变压器有过流保护功能。
