YDJ系列油浸式试验变压器

联系人：廖助富

联系电话：027-8792****

企业：武汉市华天电力自动化有限责任公司

企业地址湖北省-武汉市

详细地址武汉市东湖新技术开发区高新二路41号谷方4栋1层02室

厂家信息
产品信息
规格参数
技术文档

武汉市华天电力自动化有限责任公司，简称：华天电力，是在原武汉高压研究所三产基础上于2004年改制成立的高科技公司，其前身武汉高压研究所高试设备制造厂成立于1992年，是国内早期从事高压测试的厂家之一。公司位于中国光谷国家级开发区——武汉东湖高新技术开发区关南工业园。公司主要从事高电压试验设备、电力计量测试设备及仪器仪表，变电站在线监测系统以及相关软件产品的研发、设计、生产、销售以及服务。

产品图片

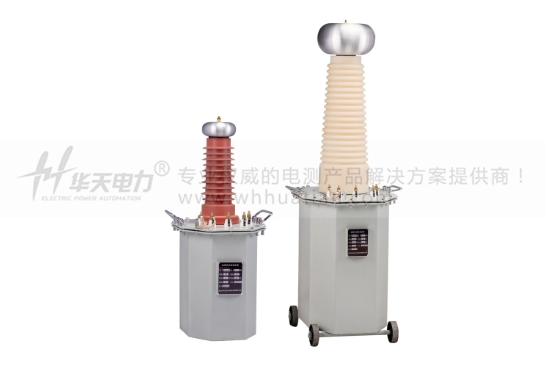

YDJ系列油浸式试验变压器

产品简介 Product Introduction

高压试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，高压试验变压器遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。高压试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

产品别称：油式试验变压器、油式变、高压油浸式试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪

产品参数 Product Parameters

技术参数

规格型号	容量(kVA)	高压电压(kV)	高压电流(mA)	低压输入		变比(高/仪)	温升℃(30分钟)
规格型号	容量(kVA)	高压电压(kV)	高压电流(mA)	电压(V)	电流(A)	变比(高/仪)	温升℃(30分钟)
YDJ(Z)-1.5/50	1.5	50	30	200	7.5	500	10
YDJ(Z)-3/50	3	50	60	200	15	500	10
YDJ(Z)-5/50	5	50	100	200	25	500	10
YDJ(Z)-10/50	10	50	200	200	50	500	10
YDJ(Z)-20/50	20	50	400	380	52.6	500	10
YDJ(Z)-30/50	30	50	600	380	79	500	10
YDJ(Z)-50/50	50	50	1000	380	132	500	10
YDJ(Z)-5/100	5	100	50	200	25	1000	10
YDJ(Z)-10/100	10	100	100	200	50	1000	10
YDJ(Z)-20/100	20	100	200	380	52.6	1000	10
YDJ(Z)-30/100	30	100	300	380	79	1000	10
YDJ(Z)-50/100	50	100	500	380	132	1000	10
YDJ(Z)-15/150	15	150	100	380	39.5	1500	10
YDJ(Z)-20/150	20	150	133	380	52.6	1500	10
YDJ(Z)-25/150	25	150	167	380	65.7	1500	10
YDJ(Z)-30/150	30	150	200	380	79	1500	10
YDJ(Z)-50/150	50	150	333	380	132	1500	10
YDJ(Z)-100/150	100	150	667	380	263	1500	10
YDJ(Z)-50/200	50	200	250	380	132	2000	10
YDJ(Z)-100/200	100	200	500	380	263	2000	10
YDJ(Z)-150/200	150	200	750	380	395	2000	10
YDJ(Z)-200/200	200	200	1000	380	526	2000	10
YDJ(Z)-300/200	300	200	1500	380	790	2000	10
YDJ(Z)-50/300	50	300	167	380	132	3000	10
YDJ(Z)-100/300	100	300	333	380	263	3000	10
YDJ(Z)-150/300	150	300	500	380	395	3000	10
YDJ(Z)-200/300	200	300	667	380	526	3000	10
YDJ(Z)-300/300	300	300	1000	380	790	3000	10

注：

1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。

2.了解更多华天产品信息请进入产品中心。服务热线：400-8855-448

产品特征 Product Characteristics

1、高压试验变压器选材优良，质量可靠，稳定性好
2、电压裕度大，电晕声小，局放小
3、采用新式绝缘材料，体积小，重量轻便
