产品详情
组合互感器、预付费计量装置
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
"郑州通宇科技有限公司成立于2011年，一直从事电器产品研发、制造与营销，是河南省及周边省区输配电设备领域较大的生产供应厂家，拥有国家制造计量器具许可证。公司主要生产和销售35KV级及以下各种型号户内外电流互感器、电压互感器、零序互感器、组合互感器、高压电能计量箱、配电柜体兼仪器仪表、电线电缆、电器产品等百余种产品。
公司占地面积5000平方米,建筑面积3500平方米，拥有职工70余人，其中具有高级职称1人，中级职称1人，拥有以全真空环氧浇注为主、智能数控绕线机和热风循环式电热烘箱为辅的先进生产设备、生产工艺及完善的质量保证体系，各类检测设施齐全，组成了以工频耐压、误差、负载损耗、感应耐压、励磁特性、局部放电等为主的试验装置，保证了产品出厂的全面检测，并顺利通过了ISO9001-2000质量体系认证。
公司产品主要服务于大、中型开关设备制造商、电力公司变电站等。各类产品的性能技术标准完全符合新国家标准和IEC标准的要求，达到同行业水平，并在全国各地众多电力公司及开关成套公司广泛应用，质量稳定，声誉良好，得到了用户广泛的好评。"

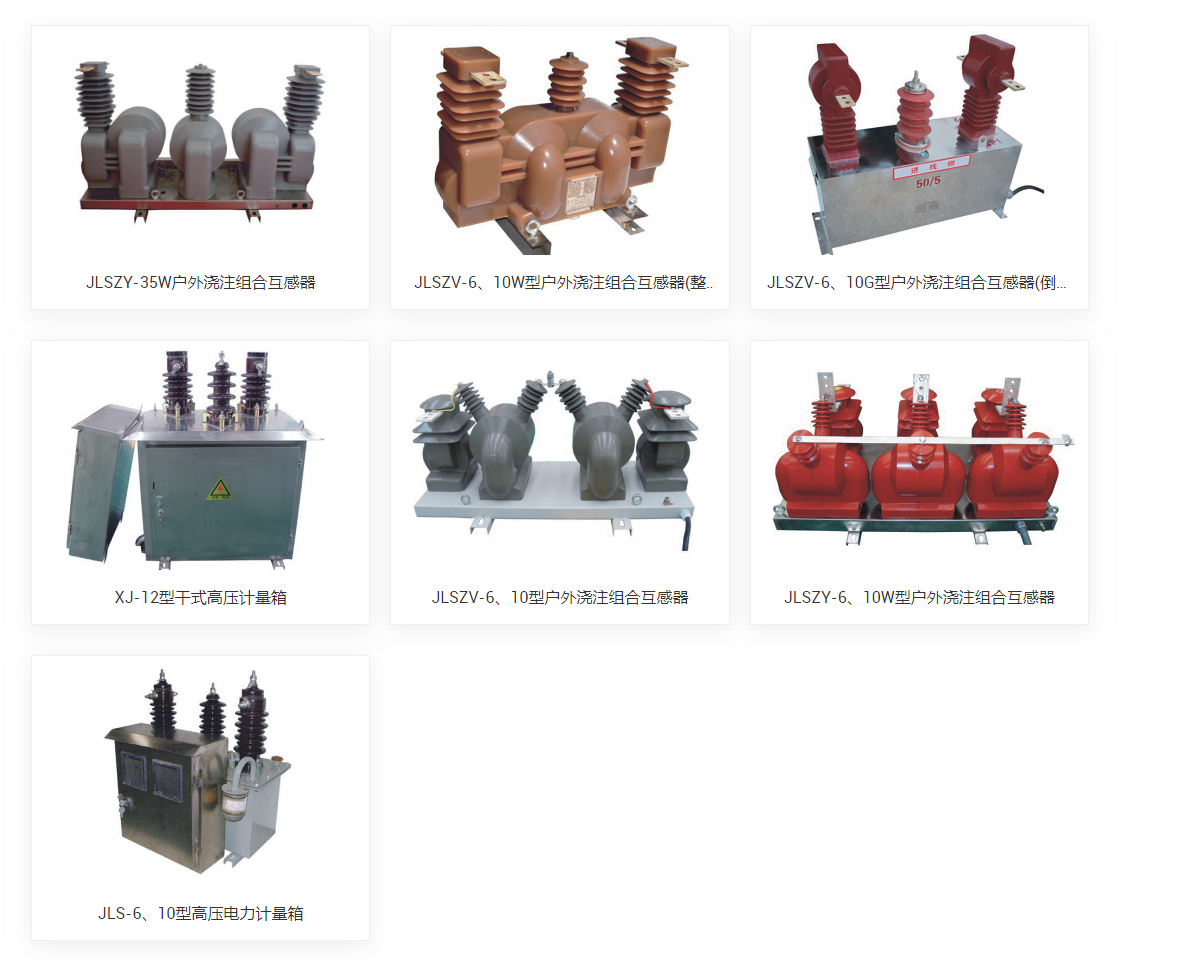

产品图片
JLSZY-35W户外浇注组合互感器
产品介绍
型号含义 Type description
技术参数Technical dat
电压部分参数:Parameter of voltage part
| 型号 Type | 额定电压比 Rated transformation ratio (kV) | 准确级 Accuracy classes combination | 额定输出 Rated output (VA) | 极限输出 Thermal limiting output(VA) | 额定绝缘水平 Rated insulation level(kV) |
| JLSZY-35W | 35/√3/0.1/ √3 | 0.2 0.5 | 30 50 | 60o | 40.5/95/200 |
| 35/√3/0.1/√3/0.1/ √3 | 0.2/0.2 0.2/0.5 | 30/30 30/50 | 600 |
电流部份参数:Parameter of current part
| 型号 Type | 额定电流比 Rated current ratio (A) | 次级组合 Accuracy classes combination | 额定输出 Rated output (VA) | 短时热电流 Shorttime thermal current(kA/S) | 额定动稳定电流 Rated dynamic current(kA) |
| JLSZY-35W | 10,25/5 | 0.2S 0.5S | 15 20 | 2.7 | 6.75 |
| 20,25/5 | 4 | 10 | |||
| 30/5 | 6.3 | 15.7 | |||
| 40/5 | 8.1 | 20.2 | |||
| 50/5 | 10.8 | 27 | |||
| 60/5 | 16.2 | 40.5 | |||
| 75/5 | 21.6 | 51.5 | |||
| 100/5 | 37.8 | 94.5 | |||
| 150/5 | 54 | 110 | |||
| 200/5 250/5 | 54 | 110 | |||
| 300/5 | 54 | 110 | |||
| 400/5 | 54 | 110 | |||
| 500/5 | 68.4 | 136 | |||
| 600/5 | 68.4 | 136 | |||
| 800/5 | 95.5 | 190 | |||
| 1000/5 | 95.5 | 190 | |||
| 1200/5 | 140 | 200 |
注:用户如有特殊要求可与我公司协商Note:any special requirements can be negotiated with us.
接线原理图Wiring schematic diagram
