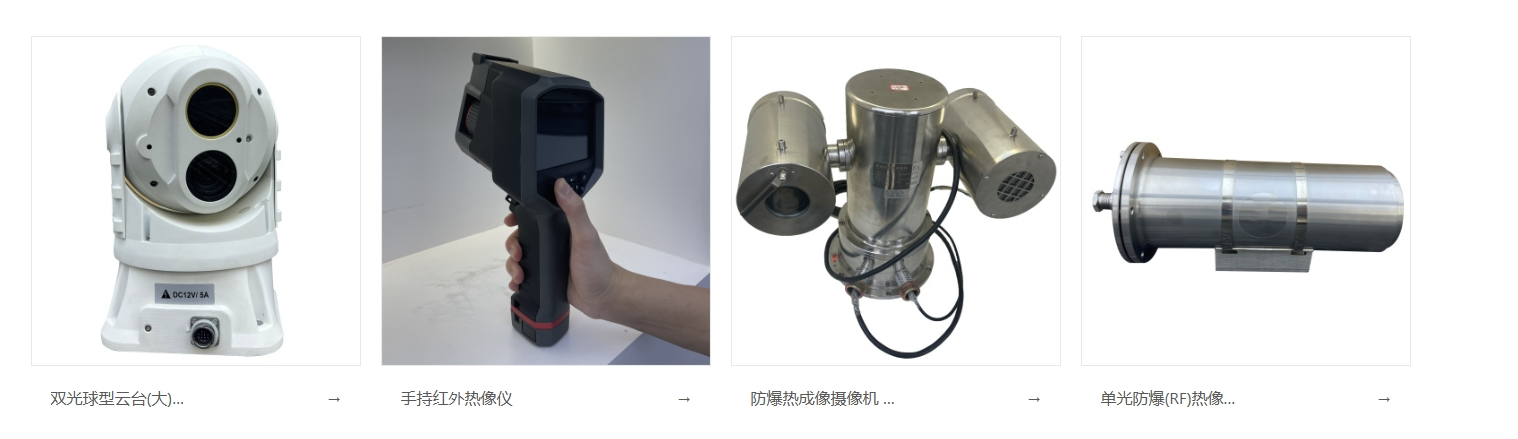

双光球型云台(大)热像仪/手持红外热像仪/防爆热成像摄像机 YSCP01-17/单光防爆(RF)热像仪 YSCP01-05
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
详情介绍
Yoseen 双光球型云台(大)热像仪是集高稳定性红外热像仪、高清可见光网络摄像机、高性能智能云台于一体的在线式测温型红外热像仪。设备测温准确，图像清晰，运行稳定，IP 防护等级达到 IP67，适应恶劣天气，防雷、防浪涌、防突波、符合 EMC 四级标准，可适用于有多个待测目标或多个待测区域的规模性场所，例如安防监测、电力监测、仓库监控、海事监测、消防监测、机器人巡检等。
Yoseen 双光球型云台(大)热像仪球体材质为铝合金，内部空间大，可内置电动红外镜头及定制化配件，如加热装置、散热装置等。热成像组件可在完全漆黑及微光的条件下提供清晰的红外图像，可同时监测大范围内的所有温度，出现高于预设温度时，立即报警提示；25 倍变焦的高清可见光摄像机和控制远近的白光灯，可进一步扩大目标识别范围，辅助进行分析诊断；高精度云台保证热像仪运行平稳，定位精确，支持水平、垂直两个方向的自动巡航扫描，布控灵活，360°随心监测；配有功能丰富的终端软件和简单易用的 SDK 包，助力用户便捷实现复杂业务应用，满足用户差异化的应用需求
技术参数
| 特点/性能 | DS-BM 系列 | |
探测器 | ||
类型 | 非制冷焦平面微测热辐射计 | |
像元尺寸 | 17μm | |
分辨率 | 640×480 | 384×288 |
帧频 | 30Hz | 50Hz |
工作波段 | 8～14μm | |
热灵敏度(NETD) | ≤50mK@25℃ | |
镜头焦距 | 5mm、10mm、15mm、17mm、25mm（可定制） | |
可见光 | ||
分辨率 | 200 万像素 | |
传感器类型 | 1/2.8" Progressive Scan CMOS | |
镜头 | 默认 25 倍光学变焦 | |
水平视场角 | 57.6°～2.5°（广角-望远） | |
近摄距 | 100mm～1500mm（广角-望远） | |
业务功能 | 支持 WEB 配置，支持 OSD；支持实时视频传输，支持后端存储回放； 支持 JPG 抓图，视频录制；支持统一客户端远程监控 | |
智能云台 | ||
云台控制 | 支持自主平台软件，RS485 控制 | |
云台通信接口 | 网络输出 | |
云台指令控制 | 云台运动方向、角度、速度、预置位、巡航扫描、上电初始动作等都可通过软件函数接口进行指令控制 | |
预置点 | 255 个预置点，预制精度＜0.05° | |
| 巡航扫描 | 6 条，每条可设置 16 个预置点，预置时间可调 | |
焦距速度自动控制 | 控制速度根据白光焦距的长短自动调节 | |
垂直角度 | -20°（俯视）～+90°（仰视） | |
水平角度 | 360°连续旋转，无监视盲区 | |
垂直旋转速度 | 键控 100°/s，手动 0.5°～80°/s | |
水平旋转速度 | 键控 100°/s，手动 0.5°～80°/s | |
上电动作 | 可设置球机的上电初始动作（上电后自动走到 247 号预置点） | |
安装方式 | 支持直立式和倒挂式安装（设置 251 号预置点正装，设置 252 号预置点吊装） | |
补光灯 | 支持白光灯，灯光键手动控制，区分近光和远光 | |
测温 | ||
测温模式 | 支持全局高低温追踪，支持点、线、多边形等多种测温模式；支持多个测温对象的添加及其报警阈值范围的独立设置 | |
测温精度 | ±2℃或±2% | |
测温范围 | 支持-20℃～150℃，0℃～300℃，60℃～600℃多种测温范围（更多测温范围请来电垂询） | |
测温方式 | 点测温、线测温、区域测温 | |
图像 | ||
成像距离 | 约 20 倍焦距至无穷远 | |
调色板 | 白热、黑热、铁红、彩虹等多种调色板 | |
图像增强 | 自适应增强、手动增强、细节增强 | |
数据 | ||
数据接口 | 100M 网络输出 | |
网络协议 | TCP/IP、HTTP、RTP、RTSP、ONVIF | |
单帧温度 | 带温度信息的 PNG 或 BMP 图片格式 | |
温度流 | 全辐射温度信息存储，可离线修正温度 | |
视频 | H.264 标准视频格式 | |
物理特性 | ||
外型尺寸 | 197*197*316mm | |
球体材质 | 铝合金 | |
防护等级 | IP67，TVS 3000V 防雷、防浪涌、防突波、符合 EMC 四级标准 | |
重量 | ≤6kg | |
环境参数 | ||
工作温度 | -40℃~+65℃ | |
工作湿度 | 非冷凝＜90% | |
存储温度 | -40℃～+85℃ | |
电气接口 | ||
电源 | DC12V，整机功耗＜50W@25℃ | |
出线方式 | 侧出线航空插座 2.5 米，可特殊定制底部出线 | |
客户端 | ||
实时温度显示 | 支持 | |
多种测温对象 | 支持 | |
告警功能 | 支持 | |
录像/拍照/回放 | 支持 | |
二次开发 | ||
软件支持 | 提供完善的云台控制、可见光、红外热像的相关软件或者 SDK 开发包 | |
