LWT 1920 变压器铁芯接地电流在线监测系统
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

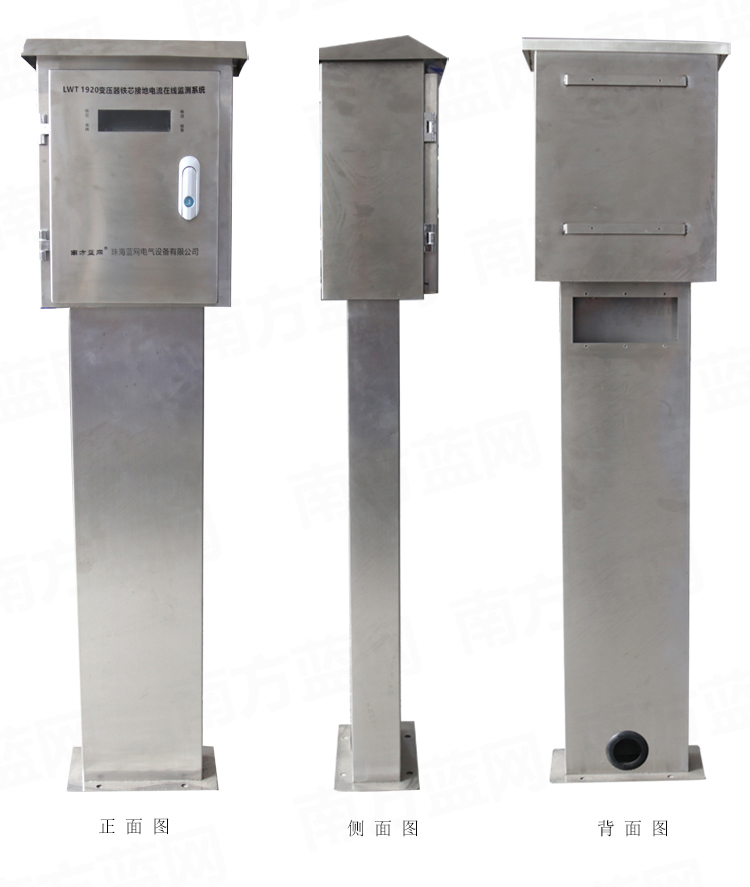

产品图片

电力变压器铁芯两点或多点接地时,在铁芯内部会产生环流,引起局部过热,严重时会造成铁芯局部烧损,甚至使接地片熔断,导致铁芯电位悬浮,产生放电性故障,严重威胁变压器可靠运行。LWT 1920变压器铁芯接地电流在线监测系统在对变压器铁芯接地理论分析基础上,选择合适的限流电阻值(选配,下同),并设计了可靠的限流电阻网络,可实现限流电阻的自动投切、历史数据的自动记录,结合上位机软件实现较强的分析功能。在监控模式下可将监测的电流信号及日期、时间、运行模式、限流电阻值等实时显示,并实现远程监控。本装置是用于实时在线监测变压器铁芯多点接地且实时控制的限流装置。
监测参数 | 测 量 范 围 | 允 许 误 差 | 分辨率 | 监测时间 | 报 警 及 限 流 值 |
铁 芯 接 地 电 流 | 1mA~30A | ±2.5% | 1mA | 实时 | 大于100mA |
功能
在线监测、显示、限流电阻自动投切(选配,下同)和报警功能
装置实时监测并显示变压器铁芯接地电流,当接地电流超过100mA后,自动状态下装置投入合适大小的限流电阻,同时自动报警;当接地电流低于25mA时,装置自动退出一定阻值的限流电阻。装置在主监控模式下可将监测到的电流信号及日期、时间、运行模式、开关状态、限流电阻值等在液晶屏和面板上实时显示
自动/手动模式切换功能
装置具有自动/手动模式切换功能,可完成自动和手动切换,并且自动和手动工作方式互不影响对电阻的投切控制;在自动状态下,装置自动投切限流电阻;在手动状态下,可手动投切限流电阻
数据存储、上传和图形分析功能
装置投切限流电阻后或者每隔一定时间,下位机将最新数据自动保存到FLASH存储器中或通过通信线路上传给上位机,FLASH存储器可保存三年以上历史数据。上位机软件采用了虚拟仪器软件编写,采用数据库保存相关数据,完成数据的保存、查询和分析功能
>
名 称 | 单位 | 数量 |
主 机 | 台 | 1 |
钥 匙 | 把 | 2 |

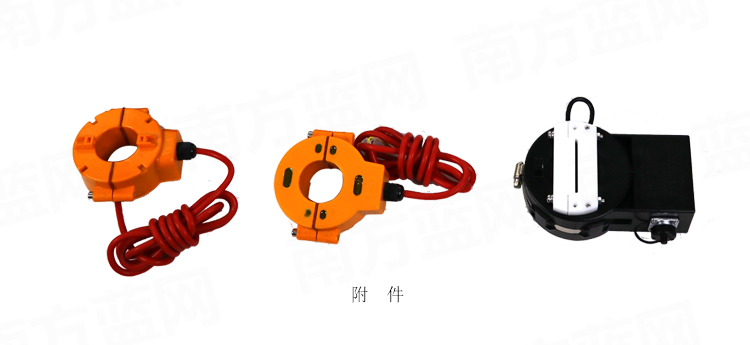

开口防水电流互感器 | 个 | 2 |
断 路 器 | 个 | 1 |
三 芯 航 插 头 | 个 | 1 |
P型四芯航插(孔) | 个 | 1 |
航 空 插 头 | 个 | 2 |
铠 装 动 力 电 缆 | 米 | 若干 |
屏 蔽 线 | 米 | 若干 |
屏 蔽 线 | 米 | 若干 |
485-232 转 换 器 | 个 | 1 |
U 盘 | 个 | 1 |
不锈钢十字盘头螺丝 | 个 | 4 |
不锈钢外 六 角螺丝 | 个 | 4 |
不锈 钢 膨 胀 螺丝 | 个 | 4 |
不锈 钢 普 通 螺母 | 个 | 4 |
不锈 钢 弹 簧 垫片 | 个 | 4 |
不 锈 钢 平 垫 片 | 个 | 8 |
安 装 支 架 | 件 | 2 |
波 纹 管 | 米 | 若干 |
合格 证/保 修 卡 | 份 | 1 |
说 明 书 | 份 | 1 |
出厂 检 测 报告 | 份 | 1 |
装 箱 清 单 | 份 | 1 |
