LWX 3600A SF6气体泄漏在线监测报警系统

联系人:刘艳阳
联系电话:400075****
企业地址广东省-珠海市
详细地址珠海市南屏科技工业园屏北二路2号二期厂房三楼1号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
"珠海蓝网电气设备有限公司(旗下品牌:南方蓝网)成立于2003年7月,位于美丽的浪漫之城--广东省珠海市。公司20多年来始终专注于智能变电站在线监测设备/电力系统检测仪器/高压电气试验设备等电力电子技术应用方面的研究、开发、生产及销售。是通过认定的国家高新技术企业、广东省专精特新中小企业、广东省创新型中小企业、广东省科技型中小企业等高科技研发制造型企业。 为更好的服务客户,更快的响应客户要求,以更高的标准来满足客户及市场需求,于2008年8月成立控股子公司珠海蓝网电力工程技术有限公司,并于2021年9月在广东省阳江市成立分公司。致力于为客户提供全方位的电力服务,包括设备的研发生产、贴牌代工、销售租赁、安装调试培训、技术支持服务,电力输配电线路、变配电工程、电缆工程的安装调试及检修维护。对配电房电气设备的预防性试验、变压器试验、高压柜试验、电缆试验、年检及电缆故障查找检测等有丰富的经验及专业的施工团队。 珠海市位于珠江口西南部,毗邻港澳,区位优越,是国内电力设备主要产业制造基地。公司是珠海及国内最早一批从事电力系统预防性试验设备及智能化变电站状态在线监测设备生产的厂家之一。公司自成立以来,一直本着“一切为了电力安全”的宗旨,依托珠三角人才资源优势,联合行业精英,研发出一系列人性化、智能型、新技术、高质量的电力变压器检测类、高压开关检测类、SF6气体检测类、电力互感器检测类、蓄电池检测类、电力电缆线路检测类、继电保护检测类、氧化锌避雷器检测类、电能表检测类、发电机检测类、电阻检测类、耐压试验类及变压器在线监测、GIS在线监测、SF6在线监测、断路器在线监测、开关柜在线监测、电力电缆在线监测、蓄电池在线监测、接地电阻在线监测、绝缘电阻在线监测、电能在线监测等数十类电力系统检测设备和智能在线监测设备。产品并分别通过中国电力科学研究院、湖北省电力科学研究院、广东电力科学研究院、云南电力试验研究院、河南电力试验研究院、华南国家计量测试中心/广东省计量科学研究院、广西壮族自治区计量检测研究院、湖北省计量测试技术研究院、西安高压电器研究院、国家高电压计量站等各相关权威部门的型式试验检定。 公司注册资本5000万元,实缴资本1180万元,拥有5000多平米的全新高标准生产厂房及研发办公场地,下设有研发部、工程技术部、生产部、市场部、销售部、商务部、电商部、售后服务部、财务部、采购部等各职能部门。还拥有多条先进的生产线,及各类检定设备完善的高压试验室。公司拥有50多项专利及软件著作权等知识产权证书,并连续多年通过ISO9001:2015质量管理体系、ISO45001:2018职业健康安全管理体系、美国UL等认证,为保证产品质量、交货速度作有力保障。 为响应国家电网公司智能化变电站建设推广,及变电站设备状态检修的发展趋势,公司投入大量资金研发在线监测设备。LWS 9100变压器油色谱在线监测系统(专利号ZL202021425244.1)、LWJ 7000系列局部放电在线监测系统(专利号ZL202220877294.6)、LWT 1920变压器铁芯接地电流在线监测系统(专利号ZL202123080734.X)、LWX 3600 SF6气体泄露在线监测报警系统(专利号ZL202123078674.8)等产品都是我司自主研发并拥有专利技术及在国内外具有领先优势的产品,现已成功在国内数百个110kV及以上变电站有效稳定运行。"

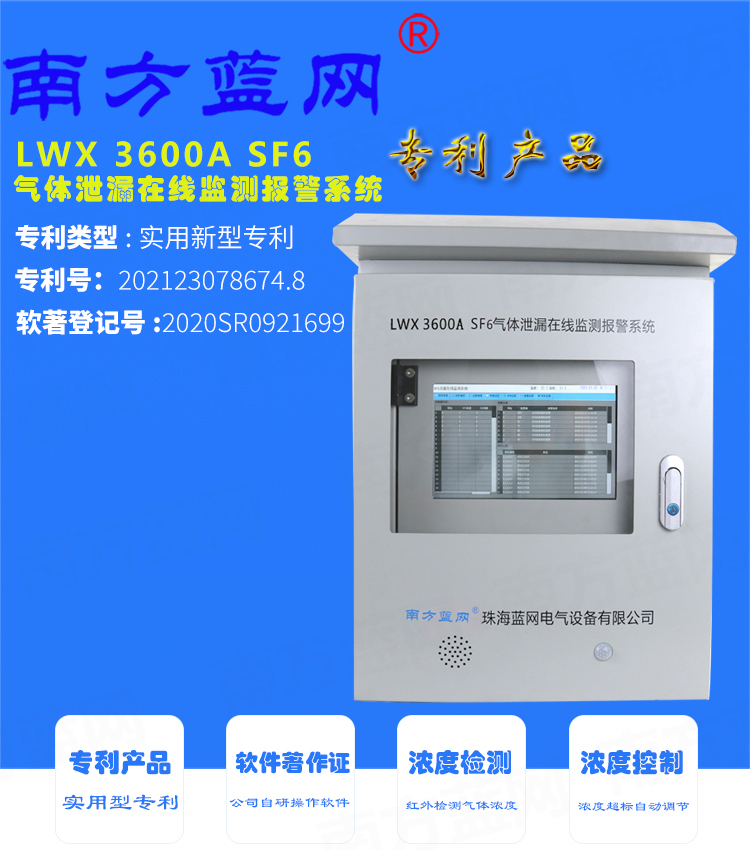

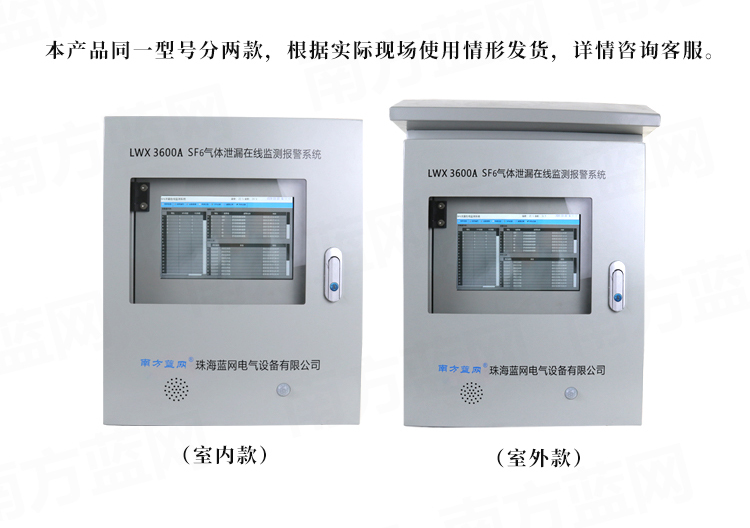

产品图片

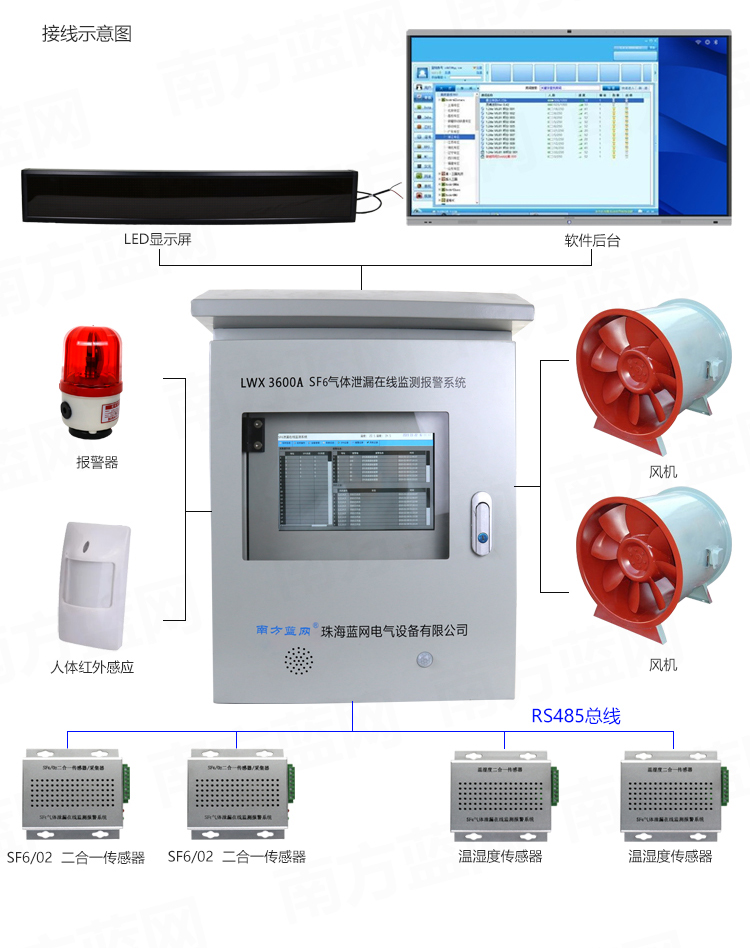

LWX 3600A SF6气体泄漏在线监测报警系统满足了电力安全生产的需求。整个系统由一台主机、若干只二合一红外气体传感器等组成。二合一红外气体传感器安装在SF6开关的下方,用以在线连续检测SF6开关室的氧气浓度和SF6气体浓度和温湿度。主机具有人体红外探测、语音提示和语音报警等功能。主机通过RS-485总线轮询、实时显示各二合一红外气体传感器的气体浓度数据和温湿度,并在危险时给出语音报警信息和控制风机工作。主机还可以通过RS-485总线实现与上位计算机的数据传输和系统参数修改,组成计算机对SF6气体泄漏在线监测报警系统。

本系统可应用于各种电压等级的SF6开关室、组合电器室(GIS室)、SF6主变室等。

项目指标参数
显 示 屏类             型工业LED彩色液晶屏
亮             度300cd
对     比         度41.66736
分      辨        率1024*768
尺   寸      大   小13.12英寸
触 摸 屏响   应   时      间≤5ms
表   面      硬   度6H
点    击      寿   命5000万次
通   讯      接   口RGB
主    板中 央   处   理 器STM32MP157DAA1
内            存1G
硬            盘8G
U      S         B1个
串            口4路485接口
网            口1个
系            统Linux 5.4.31
机械结构整   机   尺   寸420*560*230mm
显   示      尺   寸280*200mm
供电参数额 定 输 入 电压12V
电流输入电压频率50Hz
最大 输 入 电 流≤2A
使用环境工   作   温   度-40~85℃
储   能      温   度-40~85℃
相   对      湿   度0~99%RH
散   热      方   式被动散热
海   拔      高   度<5000m
功能参数                技术参数
SF6浓 度 检测范围0~3000ppm
O2氧 气 检 测范围0~25%
SF6浓 度 检测精度±25ppm+2%FS(标准量程内)
O2氧 气 检 测精度≤±3%(25℃)分辨率0.1%,±0.5(体积比)
温度/湿度检测范围-10~99℃   相对湿度0~99%RH
温度/湿度检测精度±2℃、±3%RH
外      形   尺   寸420*560*230mm
重              量16KG
通      讯    参   数RS485、4G、LoRa、RJ45网口等多种通讯接口
整     机     功   耗≤30VA(功率:16W)
工      作    温   度-40~85℃
工       作   湿   度≤90%RH,无凝露,无腐蚀
继 电 器 接 点 参数AC220V/16A无源接点
绝       缘    电   阻≥100MΩ(温度在10~30℃,相对湿度小于80%)
安       装     方   式壁挂式安装
工       作    电    压AC85-265V/DC110-370V,防浪涌和雷击功能。
性能名称性能参数
检测气体六氟化硫SF6、氧气O2
环境检测数字温湿度传感器检测
检测原理双通道非分红外吸收检测(NDIR)
检测量程0~3000ppm、0~25%
检测精度正负25ppm+2%FS(标准量程内)
温度检测-40℃-85℃、±2℃
湿度检测0~99%RH、±5%RH
环境湿度10-95%RH(无凝露)
预热时间小于2分钟
响应时间约2分钟
工作电压DC9-24V
外形尺寸120*120*35mm

系统特点:

  1.  温湿度、氧气O2/六氟化硫SF6二合一设计;

  2.  传感器采用红外技术;

  3.  触摸屏大液晶显示设计;

  4.  可带开关柜节点在线测温功能;

  5.  可根据用户需求扩展气体传感器和其他功能:

  6.  可编制4路独立通风系统;

  7.  GIS室任意门进入均可获得语音提示,强制通风;

  8.  RS485、LoRa、RJ45网口、4G等多种通讯方式;

主要功能:

  1.  SF6气体浓度检测和显示功能:

    • SF6气体含量检测采用先进的红外检测,各传感器连续检测并由主机读取和显示GIS室内各监测点处SF6浓度,当SF6浓度超过设定报警值(出厂默认值1000ppm)时,报警并显示数值。

  2.  O2浓度检测和显示功能:

    • 氧气检测仪为自然扩散方式检测气体浓度,采用电化学传感器,氧气检测仪具有极好的灵敏度和出色的重复性。各传感器连续检测,并由主机读取和显示GIS室内各监测点处的O2浓度。当浓度低于设定报警值(出厂默认值18%)时,报警并显示数值。

  3.  SF6和O2浓度控制功能:

    • SF6气体浓度超标(≧1000ppm)或氧气浓度低于(≦18%)时,控制风机启动通风直到SF6和O2浓度恢复正常。

  4.  温度、湿度检测和显示功能:

    • 由就地位置的温湿度传感器实时检测,并由主机读取和显示GIS室内温、湿度值。

  5.  温度控制功能

    • 可根据实况进行室内温度设置。

  6.  传感器通信状况显示功能:

    • 各传感器连续检测并由主机读取和显示GIS室各传感器通信状况,如果发生通信故障,则在界面上故障地址出现“--”和离线。

  7.  按时段定时通风功能:

    • 系统可以按时段设定风机每天定时启动和停止,以保证开关室每天都能按需要通风。

  8.  SF6、O2气体浓度超过报警设置值自动启停风机通风功能:

    • 当GIS室内环境中SF6、O2气体浓度超出报警设置值时会自动启动风机进行通风,直至室内环境中SF6、O2气体浓度恢复正常值,风机自动停止。

  9.  强制通风功能:

    • 风机在停止状态时,点击右侧风扇图标,风机会启动,当风机在通风运行时,点击右侧风扇图标,风机将停止。

  10.  语音提示功能:

    • 当主机开启语言功能时,则系统会在满足规定条件时语音提示告警,提示作业人员进入GIS室注意。

  11.  声.光报警功能:

    • 当GIS室环境中SF6、O2气体含量超限时,会发出高频报警声和红色灯光闪耀。

  12.  人体红外感应功能:

    • 当作业人员要进入GIS室前,红外感应器动作,主机会发出提示语音。


LWX 3600A SF6气体泄漏在线监测报警系统满足了电力安全生产的需求。整个系统由一台主机、若干只二合一红外气体传感器等组成。二合一红外气体传感器安装在SF6开关的下方,用以在线连续检测SF6开关室的氧气浓度和SF6气体浓度和温湿度。主机具有人体红外探测、语音提示和语音报警等功能。主机通过RS-485总线轮询、实时显示各二合一红外气体传感器的气体浓度数据和温湿度,并在危险时给出语音报警信息和控制风机工作。主机还可以通过RS-485总线实现与上位计算机的数据传输和系统参数修改,组成计算机对SF6气体泄漏在线监测报警系统。

本系统可应用于各种电压等级的SF6开关室、组合电器室(GIS室)、SF6主变室等。

项目指标参数
显 示 屏类             型工业LED彩色液晶屏
亮             度300cd
对     比         度41.66736
分      辨        率1024*768
尺   寸      大   小13.12英寸
触 摸 屏响   应   时      间≤5ms
表   面      硬   度6H
点    击      寿   命5000万次
通   讯      接   口RGB
主    板中 央   处   理 器STM32MP157DAA1
内            存1G
硬            盘8G
U      S         B1个
串            口4路485接口
网            口1个
系            统Linux 5.4.31
机械结构整   机   尺   寸420*560*230mm
显   示      尺   寸280*200mm
供电参数额 定 输 入 电压12V
电流输入电压频率50Hz
最大 输 入 电 流≤2A
使用环境工   作   温   度-40~85℃
储   能      温   度-40~85℃
相   对      湿   度0~99%RH
散   热      方   式被动散热
海   拔      高   度<5000m
功能参数                技术参数
SF6浓 度 检测范围0~3000ppm
O2氧 气 检 测范围0~25%
SF6浓 度 检测精度±25ppm+2%FS(标准量程内)
O2氧 气 检 测精度≤±3%(25℃)分辨率0.1%,±0.5(体积比)
温度/湿度检测范围-10~99℃   相对湿度0~99%RH
温度/湿度检测精度±2℃、±3%RH
外      形   尺   寸420*560*230mm
重              量16KG
通      讯    参   数RS485、4G、LoRa、RJ45网口等多种通讯接口
整     机     功   耗≤30VA(功率:16W)
工      作    温   度-40~85℃
工       作   湿   度≤90%RH,无凝露,无腐蚀
继 电 器 接 点 参数AC220V/16A无源接点
绝       缘    电   阻≥100MΩ(温度在10~30℃,相对湿度小于80%)
安       装     方   式壁挂式安装
工       作    电    压AC85-265V/DC110-370V,防浪涌和雷击功能。
性能名称性能参数
检测气体六氟化硫SF6、氧气O2
环境检测数字温湿度传感器检测
检测原理双通道非分红外吸收检测(NDIR)
检测量程0~3000ppm、0~25%
检测精度正负25ppm+2%FS(标准量程内)
温度检测-40℃-85℃、±2℃
湿度检测0~99%RH、±5%RH
环境湿度10-95%RH(无凝露)
预热时间小于2分钟
响应时间约2分钟
工作电压DC9-24V
外形尺寸120*120*35mm

系统特点:

  1.  温湿度、氧气O2/六氟化硫SF6二合一设计;

  2.  传感器采用红外技术;

  3.  触摸屏大液晶显示设计;

  4.  可带开关柜节点在线测温功能;

  5.  可根据用户需求扩展气体传感器和其他功能:

  6.  可编制4路独立通风系统;

  7.  GIS室任意门进入均可获得语音提示,强制通风;

  8.  RS485、LoRa、RJ45网口、4G等多种通讯方式;

主要功能:

  1.  SF6气体浓度检测和显示功能:

    • SF6气体含量检测采用先进的红外检测,各传感器连续检测并由主机读取和显示GIS室内各监测点处SF6浓度,当SF6浓度超过设定报警值(出厂默认值1000ppm)时,报警并显示数值。

  2.  O2浓度检测和显示功能:

    • 氧气检测仪为自然扩散方式检测气体浓度,采用电化学传感器,氧气检测仪具有极好的灵敏度和出色的重复性。各传感器连续检测,并由主机读取和显示GIS室内各监测点处的O2浓度。当浓度低于设定报警值(出厂默认值18%)时,报警并显示数值。

  3.  SF6和O2浓度控制功能:

    • SF6气体浓度超标(≧1000ppm)或氧气浓度低于(≦18%)时,控制风机启动通风直到SF6和O2浓度恢复正常。

  4.  温度、湿度检测和显示功能:

    • 由就地位置的温湿度传感器实时检测,并由主机读取和显示GIS室内温、湿度值。

  5.  温度控制功能

    • 可根据实况进行室内温度设置。

  6.  传感器通信状况显示功能:

    • 各传感器连续检测并由主机读取和显示GIS室各传感器通信状况,如果发生通信故障,则在界面上故障地址出现“--”和离线。

  7.  按时段定时通风功能:

    • 系统可以按时段设定风机每天定时启动和停止,以保证开关室每天都能按需要通风。

  8.  SF6、O2气体浓度超过报警设置值自动启停风机通风功能:

    • 当GIS室内环境中SF6、O2气体浓度超出报警设置值时会自动启动风机进行通风,直至室内环境中SF6、O2气体浓度恢复正常值,风机自动停止。

  9.  强制通风功能:

    • 风机在停止状态时,点击右侧风扇图标,风机会启动,当风机在通风运行时,点击右侧风扇图标,风机将停止。

  10.  语音提示功能:

    • 当主机开启语言功能时,则系统会在满足规定条件时语音提示告警,提示作业人员进入GIS室注意。

  11.  声.光报警功能:

    • 当GIS室环境中SF6、O2气体含量超限时,会发出高频报警声和红色灯光闪耀。

  12.  人体红外感应功能:

    • 当作业人员要进入GIS室前,红外感应器动作,主机会发出提示语音。
