智能疏散- 应急照明集中电源-300W
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

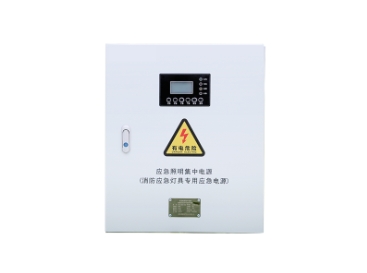

产品图片
产品详情
产品特点
| ● 满足**标准GB17945-2010《消防应急照明和疏散指示系统》的标准要求; ● 主备电自动转换，可手动强启，为后端灯具提供应急电源; ● 集中电源、分配电一体化设计，A 型集中电源安全电压输出，符合新标准； ● 自动对设备进行周期性充放电检测及运行状态 年月检，实现无人值守； ● 冗余化设计，性能稳定、可靠； ● 具备开路、过载、欠压、过电流等多重保护; ● 具备CAN、RS485、干接点、市电检测等外部通讯控制端口，实现控制器远控、FAS 及市电失电联动; ● A型集中电源1kw，消防应急照明集中电源1000w，A型应急照明集中电源1.0kva；中文液晶显示。 |
主要技术参数
| 产品型号 | 1.0kva | 0.5kva | 0.3kva |
| 外形尺寸 （宽x 深x 高） | H600mm×L500mm×W220mm（可选） H700mm×L500mm×W250mm（可选 | H500mm×L400mm×W210mm（可选） H600mm×L500mm×W220mm（可选） | H500mm×L400mm×W210mm（可选） H600mm×L500mm×W220mm（可选） |
| 输出功率 | 1000W | 500W | 300W |
| 输出回路 | 4-8路 | 4-8路 | 4-8路 |
| 输入电源 | AC220V(85％ ~110％ )50Hz | ||
| 输出电压 | 正常状态DC36V，应急状态DC36V（可定制DC24V） | ||
| 电池 | 12V40AH，3只 | 12V20AH，3只 | 12V12AH，3只 |
| 负载通信方式 | R-BUS 通讯+ 电源无极性二总线 | ||
| 应急时间 | ≥60min | ||
| 蓄电池类型 | 密封免维护蓄电池 | ||
| 保护 | 过载保护、输出短路保护、电池欠压保护 | ||
| 报警 | 电池欠压、电池连接故障、充电器故障、输出回路开路 | ||
| 运行环境 | 温度：-20℃ ~55℃相对湿度：≤ RH95％（无凝露） | ||
| 海拔高度 | ≥ 2000m，降额使用 | ||
| 安装方式 | 电气竖井，壁装/ 落地 | ||
| 防护等级 | IP33 | ||
1、灯具控制方式
回路中每个集中控制型应急灯具都具有独立的ID（地址），可以独立的执行指令和主动上报灯具状态信息。灯具内置单片机可实时监测光源情况。
2、系统通讯方式
系统采用二总线通讯技术，控制主机连接各个区域内设置于A型应急照明集中电源内的区域路由器，再由区域路由器与连接应急灯具通讯，可采用自由拓扑架构。
3、应急供电方式
由主电（市电AC220V)回路向区域应急照明集中电源供电，再由区域应急照明集中电源直接转换为（DC24V/38V）向该区域各个供电回路连接的集中控制型消防应急灯具供电。消防应急照明集中电源A型EPS配电箱
