工频UPS 3H3 10K-T
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

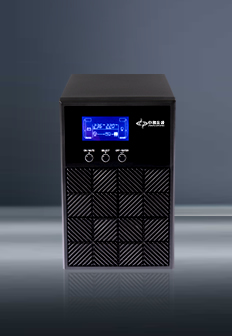

产品图片
产品简介 / INTRODUCTION
操作方便

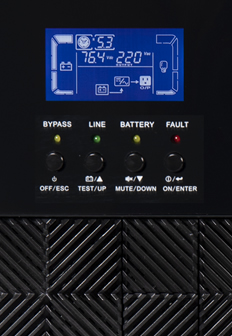

◆ 7寸全数字触摸屏大屏幕LCD中文显示，UPS工作模拟流程图显示界面为汉化的人机对话界面，具有清晰明了，易于操作的特点。显示屏内有很大的存储容量，能在掉电后保存最后500次UPS运行参数。
◆ 双变换真在线式设计，采用DSP技术，UPS具有输入电流谐波小（≤4%）、输入功率因数高（≥0.998）、输出波形失真度小；
◆ 灵活的并机技术适用于不同负载及系统，可单机运行、1+1并机运行及多机（N+1）并机运行；
DSP全数字控制技术，使控制精确、快速、可靠、稳定
◆ 绿色环保，高效节能；UPS的输入功率因数≥0.998，UPS的输入电流谐波50%负载可≤5%，100%的负载可≤4%；效率可达93%以上。
◆ 延时软启动功能：能有效减少系统启动过程中对设备和电网的冲击。
◆ 告警和保护功能：UPS系统具有多种告警方式，可通过声、光、LCD、输入输出接点经网络传输对当前发生的告警进行及时、准确和详细的提示。
◆ 冷启动功能：UPS系统在没有交流电输入时用电池组可直接启动UPS。
◆ 市电恢复自启动功能：专门针对UPS接有后备电池的应用而设计的，在后备电池实施切压保护以后，输入交流电恢复正常时，UPS自动启动，按照预先设定好的工作模式供电。
◆ ECO工作模式：能提高系统效率。如果负载对电源的质量要求不是很高（如用户设备允许断电＜20ms），而对系统的效率要求较高时，可将系统工作设置在“ECO工作方式”。具有EPO紧急开关功能按钮按下，UPS会立即封锁输出电压。
◆ 多种系统功能设置：可查阅五个工作模块的运行记录及报警记录、通信记录。
◆ 对电池进行自动均浮充电，延长电池使用寿命。
◆ 具有自动/手动放电功能，当此功能被激活，UPS的整流电压会自动降至384V（32节电池节数）让蓄电池自动放电，这样可避免重要负荷掉电的风险当蓄电池有故障时UPS会转入旁路供电。
安全高效
◆ 系统效率高，使用ECO工作模式，效率高达96%以上；
◆ 系统经过严格的短路测试及2000Vac高压绝缘测试；
◆ 输出变压器的隔离作用，使负载减少谐波电流及市电的干扰；
◆ DSP全数字控制技术，使控制精确、快速、可靠、稳定；
◆ 采用高性能，高可靠性的IGBT整流，有效抑制了UPS对电网电源造成的谐波污染，提高了UPS的输入功率因数；
电池组智能化管理系统
◆ 可选择独立的电池检测包，可检测多达四组的单只电池的运行参数（最多160只电池），真正实现电池智能管理；
◆ 强大的智能监控功能，提供RS232、RS485干接点口、内置Modem接口、电池检测接口，可选内置SNMP卡及电池检测模块。
◆ 可提供实时的电池运行状态及电池放电的后备时间。
◆ 在放电过程中UPS的放电时间随负载变化自动测量显示。
◆ 在电池检测时，对每只电池进行扫描，准确实时动态循环检测单体电池，采用双向通讯方式，一对多连接每次循环可测量160只单体电池（12V）。
◆ 测量出电池的容量及活性指标，准确定位失效电池发出告警信号，保证系统的供电可靠性。
技术参数
型号 | 10K |
市电输入 | |
容量 | 10KVA |
8KW | |
额定电压 | 3 x 380/400V (3Ph + N) |
额定频率 | 50Hz/60Hz |
电压范围 | 165V~280V (Ph-N) / 285V~485V (Ph-Ph) |
频率范围 | 46Hz~54Hz @50Hz; 56Hz~64Hz @60Hz |
额定输入电流/ 单一相位 | 20A |
电池 | |
型号 | 10K |
电池数量 | 29/30/31/32 PCS (12V in series) |
额定电压 | 348/360/372/384VDC(默认值 384VDC) |
充电电流 | 默认值 10A, 最大値=容量(KW)/电池(实时) *最大电流不可高于 40A |
浮充电压 | 13.5VDC /单颗 (12V) |
高压断开点 | 15.0VDC /单颗(12V) |
逆变器输出 | |
型号 | 10K |
波形 | 正弦波 |
额定电压 | 220/230/240VAC( Ph + N) |
误差 | ± 1% (Balanced) |
额定范围 | 50/60 Hz ± 1 % |
电压谐波 | R load<2%; RCD load<5% |
过载能力 | 110%~150% 10min~60s; >160% 200ms |
效率 | >90% |
旁路 | |
型号 | 10K |
额定电压 | 220/230/240VAC( Ph + N) |
额定范围 | 50Hz/60Hz |
电压范围 | 176V~264V (Ph-N) / 304V~456V (Ph-Ph) |
频率范围 | 46Hz~54Hz @50Hz; 56Hz~64Hz @60Hz |
切换时间 | 同步化: 0ms |
过载 | 150% ~ 180%: 1h~300s, >180%: 300s |
ECO 旁路 (默许为关闭) | |
型号 | 10K |
额定电压 | 220/230/240VAC( Ph + N) |
额定范围 | 50Hz/60Hz |
电压范围 | 176V~264V (Ph-N) / 304V~456V (Ph-Ph) |
频率范围 | 48Hz~52Hz @50Hz; 58Hz~62Hz @60Hz |
切换时间 | <10ms |
环境 | |
型号 | 10K |
操作温度 | 0°C ~ 55°C |
储存温度 | -15ºC ~ 60ºC |
海拔高度 | 0 ~ 1000m |
湿度 | 5% ~ 95% 非冷凝 |
易物防护指数 | IP21 |
冷却 | 强制风冷 |
智能通讯 | RS232, USB, 智能卡槽(Modbus and SNMP) |
外观尺寸 | |
型号 | 10K |
深 (mm) | 560 |
宽 (mm) | 360 |
高 (mm) | 900 |
重 (kg) | 108 |
