变电站电能量采集装置 CHL064-5c电能量采集终端

联系人:张侠
联系电话:0535-291****
企业地址山东省-烟台市
详细地址山东省烟台市莱山区金都路6号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
烟台东方威思顿电气有限公司是服务数字电力、智慧能源、数智工厂三大领域,集产品研发、生产、销售和服务于一体的国家级重点高新技术企业,聚焦用电、配电、发输变、区域配售电、综合能源、微电网、工厂数智化、智能制造八大业务方向及海外市场,为用户提供领先的产品及整体解决方案,利用“云、大、物、移、智”等数字技术,为电网数字化转型、环保节能及企业智能制造赋能。公司注册地址为山东省烟台市莱山区金都路6号(邮政编码264003),注册资本为人民币3.5亿元。 威思顿设有5个子公司、10个分公司和31个分支机构,服务于国家电网、南方电网、地方电力、高校、通讯、高铁、机场、港口、油田石化、钢铁煤炭等领域近万个用户,并成功进军欧洲、东南亚、南亚、非洲等海外市场。参与完成了国家电网四省典型环境实验基地、北京冬奥会、港珠澳大桥、白鹤滩水电站等一大批国家级重点工程项目和澳门电力AMI项目,马尔代夫AMI、尼泊尔AMI及DCC、印度本地治理邦AMI、赞比亚世行003二次集成、塔吉克斯坦AMR等多个国际项目。 公司荣获国家知识产权示范企业、国家单项冠军、全国电子信息行业创新企业、中国电子信息行业生态贡献10强、中国电子信息行业创新能力五十强企业、山东省电子信息行业标杆企业、山东省技术创新示范企业、山东省节能环保示范企业、山东省高端装备制造业领军企业、山东省优秀软件企业、烟台市市长质量奖等称号,是A级纳税信用等级单位、AAA资信等级单位。 自成立以来,公司始终将技术创新视为推动企业发展的第一动力,目前已拥有国家级企业技术中心、国家级劳模和工匠人才创新工作室、博士后科研工作站、CNAS认证实验室等十余个国家级和省级创新平台;拥有各类知识产权300余项;主导和参与制订国际、国家及行业标准160余项;科研成果荣获中国专利奖、省市级科技进步奖二十余项;通过国家级和省级鉴定的科技成果近30项(其中“国际领先”6项);先后承担国家级、省级重大科技研发项目十余项;拥有一支专业的科研团队,由具有博士、硕士和本科学历的800余名研发及技术人员组成,包含教育部创新创业导师、泰山产业领军人才,并且拥有全国电工仪器仪表标委会及IEEE PES China PSIM技术委员会等标准化技术委员会副主任委员及委员9名,为推动企业持续发展提供“智力”保障。

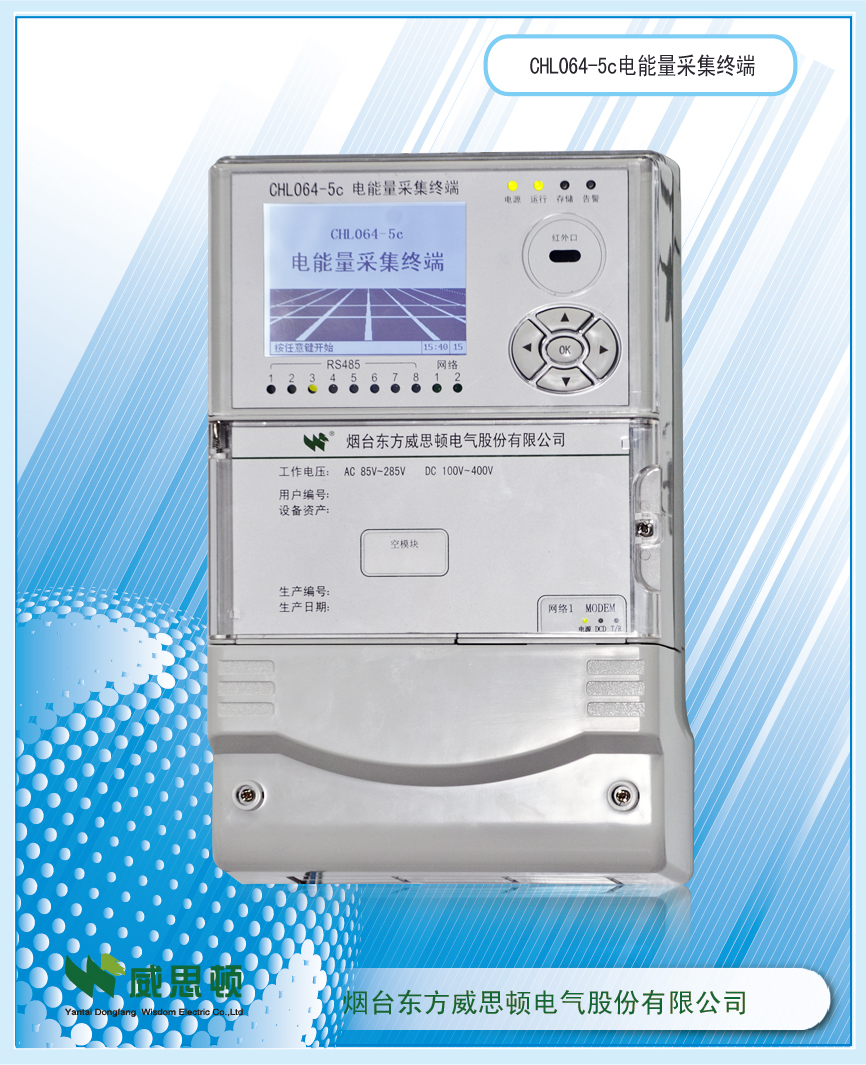

产品图片

变电站电能量采集装置

CHL064-5c电能量采集终端

壁挂式CHL064-5c电能量采集终端主要面向35kV及以上变电站、大中型电厂、中小水电站、高能耗企业的电能量数据采集,壁挂式安装,无需单独组屏,适用于各级电网中,接表数量较多,型号多样、远传通道复杂等场合。


模块化设计,可灵活配置上行通讯模式,更换模块不需整机拆换

支持8路RS485接口,可接入64块电能表,每一路RS485接口也可以配置为上行通讯接口

320×240点阵,4吋大屏幕液晶,汉字图形菜单界面

支持1~2路MODEM通讯,具备拨号、两线或四线专线通讯能力

支持1路GPRS/CDMA无线通讯接口

支持1~2路以太网通讯接口或光纤接口

支持2路RS232接口

支持北斗短报文通讯模式,用于无任何通讯资源的偏远地区数据采集远传

支持一口多规约通讯,每路RS485接口可抄读不同通信规约和不同速率的电能表,具备与国内外常见型号电能表的通讯能力(DL/T 645-97(07)、兰吉尔ZD/ZQ/ZU、ABB、EDMI、ACTARIS、DLMS、EDMI、ELSTER、EMAIL、IEC1107、ION、ISKRA、MODBUS等)

各数据采集周期1分钟~24小时可调

采用高速工业级CF卡存储器,用于重要参数和数据的存储,可插拔,终端发生故障时,存储卡可插入新的终端,原有参数和数据不丢失。满足256块电能表15分钟间隔60天的数据存储,支持容量扩展

可扩展SD卡存储器,容量达2G以上

支持外接U盘升级程序以及参数、数据的导入导出

交直流双电源热备,自动无缝切换

支持当地、远方维护和软件在线升级

支持GPS、网络、远方主站等多种对时方式

支持8路脉冲/遥信采集,具有对脉冲信号的软、硬件滤波

通讯接口与内部板件电气隔离,电源、通讯接口具有多级防雷措施,整      机电气安全性能优良

整机的电磁兼容性(EMC)性能优良,达到IEC61000-4的IV级要求




技术指标

执行标准

DL/T 743-2001DL/T 698-2009DL/T719-2000

工作电源

AC 85285V DC 100375V

以太网络

IEEE 802.3标准,10/100BaseT RJ45接口,TCP/IP协议

拨号MODEM

ITU-T V.22V.90\56Kflex1200bps56kbps自适应

专线MODEM

ITU-T V.23,中心频率为1700Hz,频偏400HZ

存储容量

256MB CF存储卡,,数据断电可保存10



高精度时钟芯片,时钟误差≤0.5s/d,断电连续运行10

工作电源

AC85VAC285VDC100VDC375V,交直流双路输入,无缝切换

工作环境

相对湿度≤95%,正常工作温度-25℃+60℃,极限工作温度-40℃+70℃

功耗/性能

整机功耗≤5WMTBF≥100000小时

外形/结构

××高:270×175×97(mm)密封式设计,符合IP54防护标准
