计量柜
计量屏柜
计量屏柜材质结构和电气设计符合国标、行业标准、国网公司输变电工程通用设计要求,产品已销往国家电网、南方电网、油田、石化、港口、钢铁等领域,广泛应用于35kV~500kV各等级变电站。

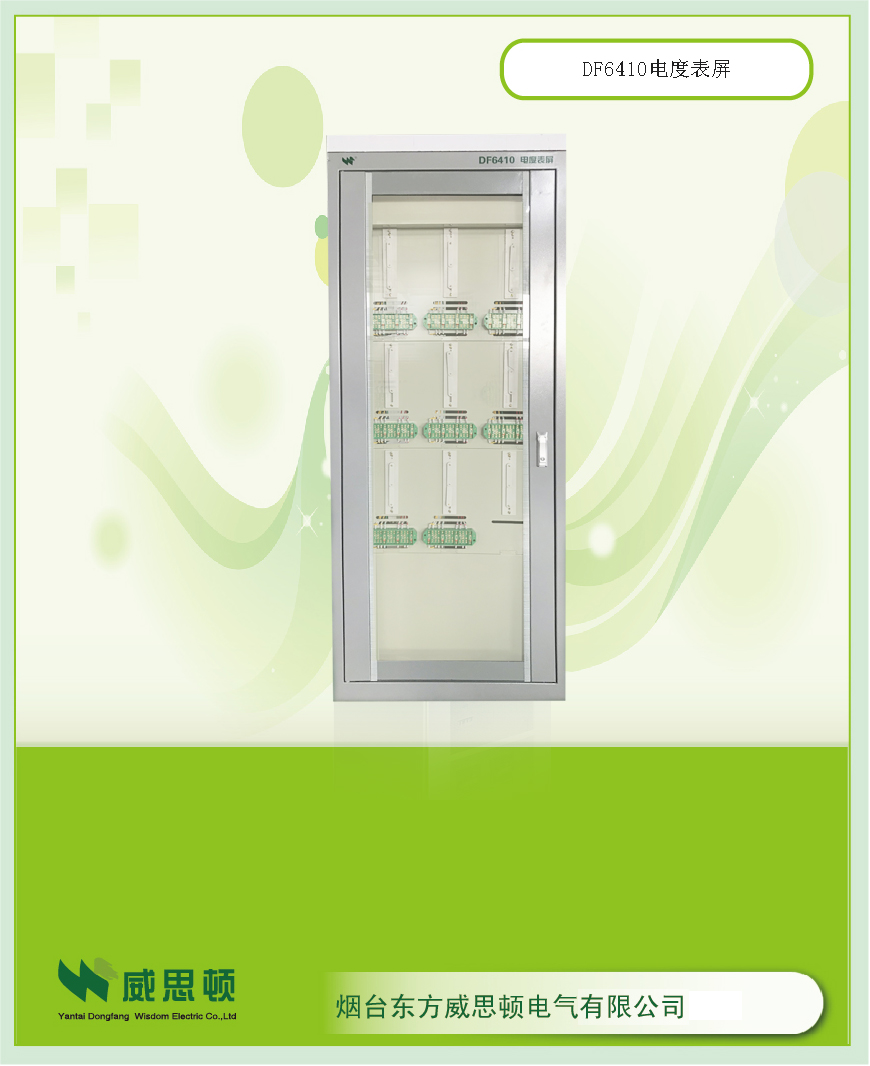

产品系列包含: DF6410电度表屏
DF6401电能计量采集装置、 DF6400电能计量采集装置
DF6430电能质量在线监测装置、 DF6100计费主站
DF6403调度数据网屏
产品特点
主要功能
技术指标
外形尺寸
计量屏柜材质采用冷轧钢板,表面喷塑,颜色可能按用户要求定制。屏柜正面为单开玻璃门,背面为双开金属门,屏前带有60mm高的屏眉,屏体结构满足IP30的要求。屏内可安装电能表、采集终端、电能质量在线监测、服务器、交换机、路由器、纵向加密装置等设备,屏内配置端子排选用菲尼克斯系列端子,电气设计规范、工艺优良。
计量柜
计量屏柜
计量屏柜材质结构和电气设计符合国标、行业标准、国网公司输变电工程通用设计要求,产品已销往国家电网、南方电网、油田、石化、港口、钢铁等领域,广泛应用于35kV~500kV各等级变电站。
产品系列包含: DF6410电度表屏
DF6401电能计量采集装置、 DF6400电能计量采集装置
DF6430电能质量在线监测装置、 DF6100计费主站
DF6403调度数据网屏
产品特点
主要功能
技术指标
外形尺寸
机柜结构:结构为全封闭,垂直自立式的柜式结构。
柜体材料:材料采用优质冷轧钢板,钢板厚度:框架及安装梁为1.5mm,其它为1.2mm。
机柜外观:机柜前门采用钢化玻璃门,后门采用整板式钢板,前、后门带锁,侧门卡扣锁,方便开启,前门开启度数达到150度以上;侧门为整板式侧门,为了使用方便。专业焊接框架。
机柜配件:机柜顶部母线架;柜内底部装有三段式底板,方便外部电缆进入。
机柜的最大承重量:柜静载达到400KG
屏体防护等级IP30级
